廣州市珠江電線廠有限公司講解高壓電線為什么用三根線

 我國高壓交流輸電是采用三相三線制，所以是三根線；高壓直流輸電是采用二相制，所以是二根線。

  三根線是從升壓變壓器出來的三相電，它們的相位相差120度，可以方便推動三相電機轉動，也可以分三路提供照明。

  當然照明電路還需要零線，這零線在用戶端降壓的時候通過星形接法來得到：即三相高壓電接入三相變壓器繞組的頭，三條尾連在一起形成零線。三相交流母線，A相涂黃色、B相涂綠色、C相涂紅色，中線不接地時涂紫色，中性線接地時涂黑色。在直流母線中，正極線涂褐色，負極涂藍色。

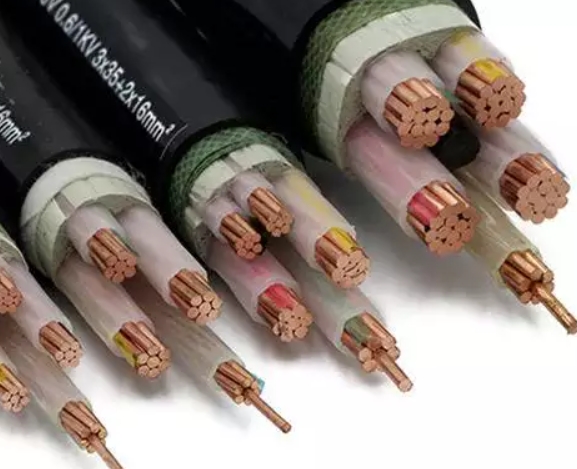

  我國現在的10kV 110kV 220kV 500kV （國網已經有1000kV）高壓輸電線路都是沒有零線的，因?yàn)檫@些電壓等級都是不可以直接被設備（少數高壓設備除外）所接受的。而我們平時用電多的是3相4線制（TN—C系統），3根火線+1零線。

  而零線的主要作用有以下幾個方面：

1、中性線（N線），和火線一起接成相電壓。

2、充當某些運行設備的中性點接地（工作接地）。

3、和設備外殼相接充當保護（P線）。

  而這些在10kV以上電壓等級是不需要的，110kV以上的輸電線路上方有2條架空零線（或稱架空避雷線、架空地線），其作用是起避雷作用（防止雷電波）；所以日常見到的高壓進線沒零線。

  110kV一般有一套保護，220kV以上則需要2套原理不同、且來自不同廠家的保護，運用比較廣泛的是光纖縱差和高頻保護。

  當發生一相接地的時候會發生跳閘，因?yàn)榫€路都有重合閘（分單重、3重、綜重），在判定為*性故障后不進行重合。

  所以：短路——重合——跳閘。

  關于大、小電流接地系統的問題，大電流接地系統是指中性點直接接地系統，像我們的3相4線制就屬于，因?yàn)樵诎l(fā)生故障的時候接地電流會比較大。小電流接地系統包括：中性點不接地系統、中性點經消弧線圈接地系統、中性點經大電阻接地系統。發生故障的時候接地電流比較小。

  電力的變壓器為什么需要裝有瓦斯保護？

  在電網的變壓器中，差動保護和瓦斯保護一起構成變壓器的主保護，差動保護是用首末兩端電流的對比判斷故障然后動作的，保護的是變壓器的繞組、套管、到CT側，差動保護屬于電氣量保護。

  瓦斯保護是屬于非電氣量的保護，裝在油箱和油枕之間，分過氣流和過油流，如果變壓器內部發生短路，那么短路電流會分解變壓器油而產生氣體，讓瓦斯繼電器發出告警信號（輕瓦斯保護），短路嚴重的時候，氣溫很高，會讓油面上升，沖到瓦斯繼電器的動作位置，發生跳閘信號（重瓦斯保護）。

  由于瓦斯保護可以保護到差動保護所保護不到的位置—鐵心。所以瓦斯和差動一起構成變壓器的主保護。
